セレクタースイッチ, 61シリーズ, 3ポジション, フラッシュ, 2 NC, プラグイン端子, 2.8 x 0.5 mm
- 61-9028.60
- 61-4710.0
- 61-9936.0
- 61-8750.37
- 10-2J12.1069
アクセサリーカートおよび工具を追加
お客様の製品:
製品範囲
- HMI機能:
- セレクタースイッチ
- シリーズ:
- 61シリーズ
前面
- フロント寸法:
- 24 mm x 24 mm
- フロント形状:
- スクエア
- フロントベゼル 色:
- 黒
- フロントベゼル 材質:
- プラスチック、UL 94 V0に準拠
取付け
- デザイン:
- フラッシュ
- 取付け穴:
- 21 mm x 21 mm
- 取付けタイプ:
- パネル実装
操作・表示部分
- レバー 色:
- 黒
- レバーバー 色:
- 青
- レバー 形状:
- ショート
- 照光 色:
- 白
電気的特性
- スイッチング電圧とスイッチング電流:
スイッチ定格 AC 金接点
サービスカテゴリ AC-15
EN IEC 60947-5-1に準拠
電圧
50 VAC
電流
0.5 A
スイッチ定格 DC 金接点
サービスカテゴリDC-13
EN IEC 60947-5-1に準拠
電圧
50 VDC
電流
0.1 A
- 接点構成:
- 2 NC
- 定格電圧:
- 24 V AC/DC +10%
- 定格電流:
- 2,5 - 5 mA ±15 %
- スイッチング定格:
- 50 V AC/DC @ 0,3 A
- Lumi. 輝度:
- 750 mcd
- 熱電流 Ith:
- 3 A
機械的特性
- 端子:
- プラグイン端子, 2.8 x 0.5 mm
- 接点 材質:
- 金
- スイッチング動作:
- オルタネイト - レスト - モメンタリ
- スイッチング方式:
- スローメークスイッチングエレメント
- スイッチング ポジション:
- 3ポジション
- スイッチング角度:
- 90° 左 / 42° 背面
- 締め付けトルク:
- 最大 0.5 Nm
- 総重量:
- 0.024 kg
周辺条件
- IP前面保護等級:
- IP65
- 使用温度:
- - 25 ° C ～ + 55 ° C
- 耐振動性:
- 最大 100 m / s² 10 Hz ～ 500 Hz、（正弦波 EN IEC 60068-2-6）
その他
- 素材:
- プラスチック、UL 94 V0に準拠
- ハウジング 材質:
- プラスチック、UL 94 V0準拠、自己消火性
- 製品属性:
- 照光式
- 最大接点数:
- 1
- 配線図:
この製品の共有と保存
ファイルをダウンロード
在庫0個 読み込み中 ...
カートに追加
お客様の製品構成は以下の通りです 5 COMPONENTS:
操作・表示部分
- レバー 色:
- 黒
- レバーバー 色:
- 青
- レバー 材質:
- プラスチック
機械的特性
- 重量:
- 0.001 kg
認証
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- レバー, 照光用, 青, 黒, プラスチック
- ヒント:
- バーとマーキングドット付き
ファイルをダウンロード
在庫0個 読み込み中 ...
カートに追加
取付け
- 取付けタイプ:
- パネル実装
操作・表示部分
- レバー 材質:
- プラスチック
- レバー 形状:
- ショート
機械的特性
- スイッチング動作:
- オルタネイト - レスト - モメンタリ
- スイッチング ポジション:
- 3ポジション
- スイッチング角度:
- 90° 左 / 42° 背面
- 機械的寿命:
- DIN/IEC 60512-5-6およびEN/IEC 60947-5-1に準拠, 操作回数10万回
- 操作力:
- 0.025～0.1Nm スナップアクションスイッチングエレメント, 0.4 ～ 0.16 Nm スローメーク接点
- 操作トラベル:
- 約 42°/90°
- 締め付けトルク:
- 最大 0.5 Nm
- 重量:
- 0.006 kg
周辺条件
- IP保護等級:
- IP40背面（EN IEC 60529に準拠, IP67前面保護等級、EN IEC 60529に準拠
- 使用温度:
- - 25 ° C ～ + 55 ° C
- 保存温度:
- - 40 ° C ... + 85 ° C
認証
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- アクチュエーター, 照光オプション, ショート, オルタネイト - レスト - モメンタリ
- ハウジング 材質:
- プラスチック、UL 94 V0準拠、自己消火性
- 製品属性:
- 照光式
- スイッチングポジション:

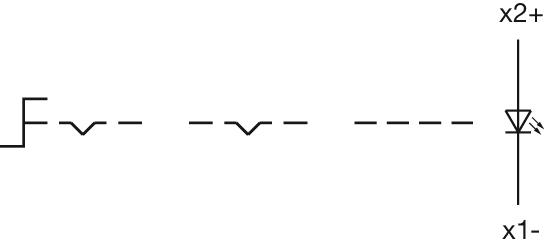

- 配線図:

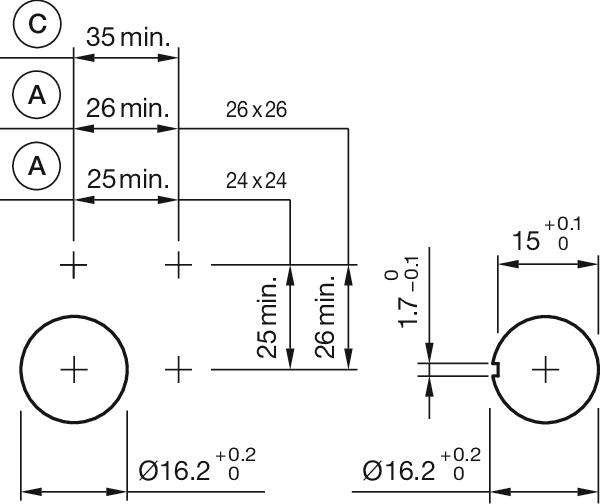

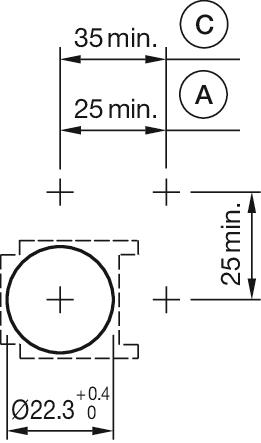

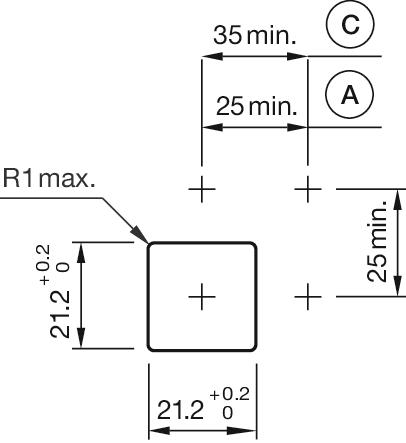

- マウントカットアウト:
A = はんだ/プラグイン端子 2.8 mm x 0.5 mm
C = ねじ端子
A = はんだ/プラグイン端子 2.8 mm x 0.5 mm
C = ねじ端子
A = はんだ/プラグイン端子 2.8 mm x 0.5 mm
C = ねじ端子
A = はんだ/プラグイン端子 2.8 mm x 0.5 mm

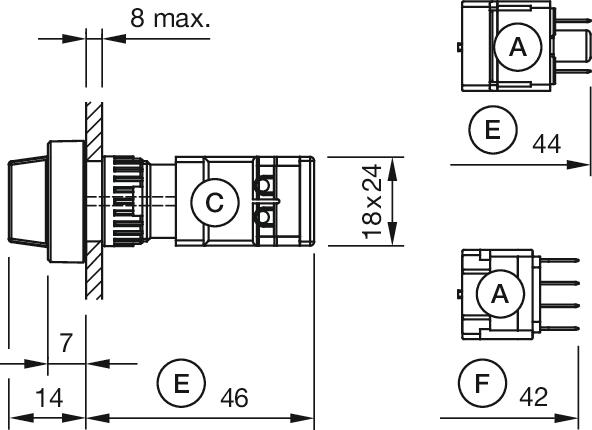

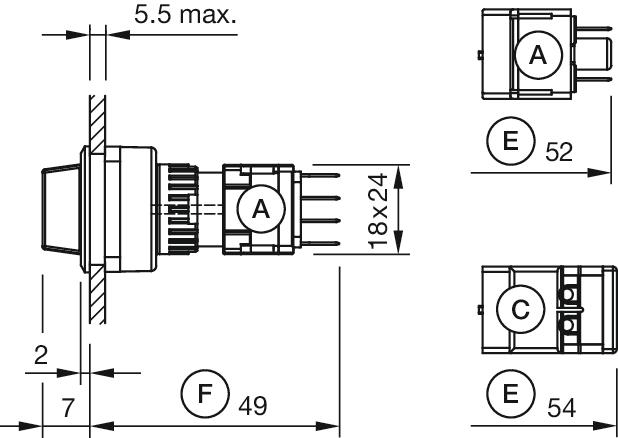

C = ねじ端子- 寸法図:
A = プラグイン端子 2.8 mm x 0.5 mm
C = ねじ端子
E = プッシュボタンスイッチングエレメント
F = スナップアクション・スイッチエテメント
A = プラグイン端子 2.8 mm x 0.5 mm
C = ねじ端子
E = プッシュボタンスイッチングエレメント
F = スナップアクション・スイッチエテメント
A = プラグイン端子 2.8 mm x 0.5 mm
C = ねじ端子
E = プッシュボタンスイッチングエレメント
F = スナップアクション・スイッチエテメント
A = プラグイン端子 2.8 mm x 0.5 mm
C = ねじ端子
E = プッシュボタンスイッチングエレメント
F = スナップアクション・スイッチエテメント
ファイルをダウンロード
在庫0個 読み込み中 ...
カートに追加
前面
- フロント寸法:
- 24 mm x 24 mm
- フロント形状:
- スクエア
- フロントベゼル 色:
- 黒
- フロントベゼル 材質:
- プラスチック、UL 94 V0に準拠
取付け
- 取付け穴:
- 21 mm x 21 mm
- 取付けタイプ:
- パネル実装
機械的特性
- 重量:
- 0.008 kg
認証
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- フロントベゼルセット, 24 mm x 24 mm, 黒, プラスチック、UL 94 V0に準拠
- 寸法:
- 24 mm x 24 mm
- 製品属性:
- セレクタースイッチ用

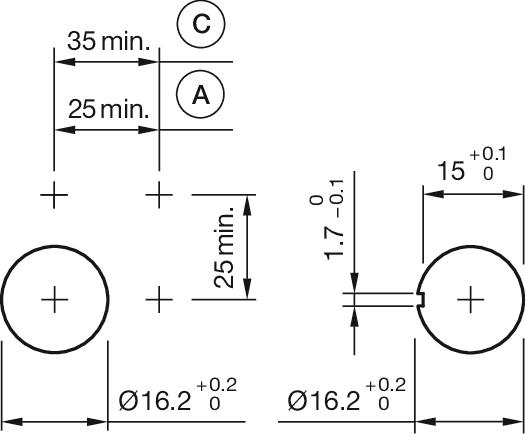

- マウントカットアウト:
A = はんだ/プラグイン端子 2.8 mm x 0.5 mm
B = 半田端子接続
C = ねじ端子接続
ファイルをダウンロード
在庫0個 読み込み中 ...
カートに追加
電気的特性
- スイッチング電圧とスイッチング電流:
スイッチ定格 AC 金接点
サービスカテゴリ AC-15
EN IEC 60947-5-1に準拠
電圧
50 VAC
電流
0.5 A
スイッチ定格 DC 金接点
サービスカテゴリDC-13
EN IEC 60947-5-1に準拠
電圧
50 VDC
電流
0.1 A
- 接点:
- 2 NC
- 定格動作電圧 Ue:
- 50 VAC / DC、EN / IEC 60947-5-1に準拠
- 定格インパルス耐電圧 Uimp:
- 0.8 kV, EN / IEC 60947-5-1に準拠
- 定格絶縁電圧 Ui:
- 320 VAC、EN / IEC 60947-5-1に準拠
- 推奨最低動作データ:
電圧
10 VAC/DC
電流
2 mA
- スイッチング定格:
- 50 V AC/DC @ 0,3 A
- 電気強度:
- 4000 VAC、50 Hz、1 分間、DIN / IEC 60512-2 に準拠、全端子-アース間
- 過電圧カテゴリ:
- III, EN / IEC 60947-5-1に準拠
- 汚染度:
- 2, EN IEC 60947-1に準拠
- 保護等級:
- II, EN / IEC 61058-1に準拠
- 規格:
- スイッチは、「低電圧スイッチングデバイスの規格」EN IEC 60947-5-1に準拠
- 熱電流 Ith:
- 3 A
機械的特性
- 端子:
- プラグイン端子, 2.8 x 0.5 mm
- 接点 材質:
- 金
- スイッチング方式:
- スローメークスイッチングエレメント
- スイッチングシステム:
- ダブルブレイク・スローメイク方式、接点開口幅2 x 1.5 mm、スイッチングエレメントあたり2 x 2接点。スローメイクエレメントのNC接点は、EN / IEC 60947-5-12.17に準拠した強制開離型スイッチの要件を満たしています。
- スイッチング ポジション:
- 3ポジション
- 電線断面図:
- 1芯（フレキシブル）: 0.5 ～ 0.75 mm²1芯 （スーパーフレキシブル）: 0.5 mm²1芯（硬め）: 0.5 ～ 1.5 mm²2芯（フレキシブル）0.5 ～ 0.75 mm²2芯（スーパーフレキシブル） 0.5 mm²2芯（硬め）0.5 ～ 1.5 mm²
- 重量:
- 0.008 kg
周辺条件
- IP保護等級:
- IP40
- 使用温度:
- - 25 ° C ～ + 55 ° C
- 保存温度:
- - 40 ° C ... + 85 ° C
- 耐衝撃性:
- 最大 100 m / s²、パルス幅、3軸（正弦波 EN IEC 60068-2-27）
- 耐振動性:
- 最大 100 m / s² 10 Hz ～ 500 Hz、（正弦波 EN IEC 60068-2-6）
- 耐候性:
- 耐湿性、周期性：96時間、+ 25 °C /97 %、+ 55 °C /93 %相対湿度、EN IEC 60068-2-30に準拠耐湿性、定常状態。56日、+ 40 °C / 93 %相対湿度、EN IEC 60068-2-78に準拠急激な温度変化：100サイクル、-40 °C ～ + 80 °C、EN / IEC 60068-2-14に準拠
認証
- 認証:
- CB (IEC 61058-1), CQC, CSA, DNV, ENEC (EN 61058-1), UL, VDE
- 準拠:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- スイッチングエレメント, スローメークスイッチングエレメント, 50 V AC/DC @ 0,3 A, 金, 2 NC, プラグイン端子, 2.8 x 0.5 mm
- 素材:
- プラスチック、UL 94 V0に準拠
- 製品属性:
- ランプ端子付き
- ヒント:
- ランプ端子付き
- 配線図:
- コンポーネント レイアウト:
ファイルをダウンロード
在庫0個 読み込み中 ...
カートに追加
操作・表示部分
- 照光 色:
- 白
電気的特性
- 定格電圧:
- 24 V AC/DC +10%
- 定格電流:
- 2,5 - 5 mA ±15 %
- Lumi. 輝度:
- 750 mcd
機械的特性
- 重量:
- 0.001 kg
認証
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- シングルLED, T1 ¾ MG, 白, 24 V AC/DC +10%
- 照光の種類:
- シングルLED
- ヒント:
- 表面温度が高いため、直列抵抗は機器の端子に直接はんだ付けしないでください（端子板を使用）AC/DCタイプをAC動作で使用する場合、わずかなフリッカーが発生することがあります。記載されている輝度は、DCで使用した場合電気的および光学的データは25 °Cで測定されたものです指定したバージョンは、保護ダイオード（半波長整流器）を直列に接続し、LEDを点灯させたものLEDの製造工程上、輝度や波長にばらつきがあるため、照光に若干の差が生じる場合があります。 LEDに使用する抵抗は、お客様にて決めてください。電源電圧が48V以上の場合、電圧低減エレメント（外付け保護用直列抵抗）を使用する必要があります。国別の安全に関する指示を守ってください。
- 配線図:
- 寸法図:
ファイルをダウンロード
